莫來石聚輕磚以莫來石為主晶相的高鋁質耐火材料。一般氧化鋁含量在65%-75%之間。莫來石輕質磚耐火溫度可達到1790℃以上。荷重軟化開始溫度1600-1700℃。常溫耐壓輕度70-260MPa。抗熱震性良好。礦物組成除莫來石外， 其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛玉。 莫來石保溫磚可以直接用于高溫窯爐內襯，目前已廣泛用于梭式窯、輥道窯、玻璃及石油化工窯爐的內襯。
特征：
1.低熱熔，由于低導熱率，莫來石系列輕質隔熱磚蓄積很少的熱能，在間歇操作中節能效果明顯；
2.雜質含量低具有非常低的鐵盒堿金屬等氧化物含量，因此，耐火度高；較高的含鋁量使其在還原氣氛下仍保持良好的性能；
3.熱態耐壓強度高；低導熱率，具有很好的隔熱保溫效果；
4.外觀尺寸精準，加快砌筑速度，減少耐火泥使用量，保證了砌體的強度和穩定性，從而延長襯里的壽命；
5.可加工成特殊形狀,以減少砌磚塊數和砌縫。
應用：
燒成窯爐、熔煉窯爐、精煉裝置、加熱裝置、等熱備。
領域：
鋼鐵工業、石化工業、鋁工業、陶瓷工業、玻璃工業其他工業領域。
理化指標：

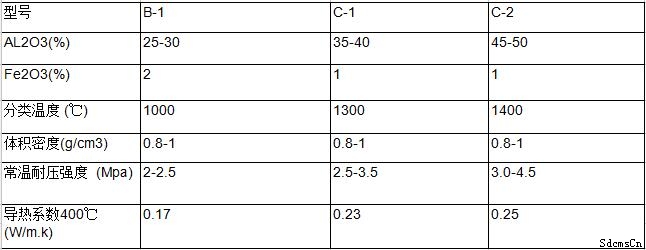

B/C系列：

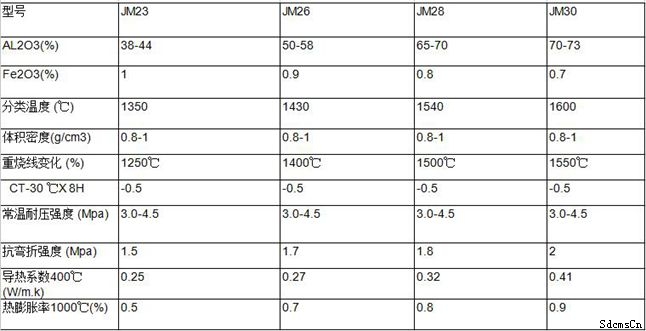

JM系列：
新聞推薦
在線咨詢(7*24)
電話咨詢
