国产永久免费在线观看_午夜精品_国产视频综合在线_亚洲精品一区_一级免费毛片_综合激情网

　　輕質(zhì)高鋁磚和重質(zhì)高鋁磚是兩種氧化鋁含量極高的耐火磚產(chǎn)品。我們根據(jù)它們的使用途徑進行分類，性質(zhì)決定性能，同時也就表明了它們之間要然擁有差異。下面就讓我們簡單了解輕質(zhì)高鋁磚與重質(zhì)高鋁磚這兩種產(chǎn)品，以及它們之間的區(qū)別。

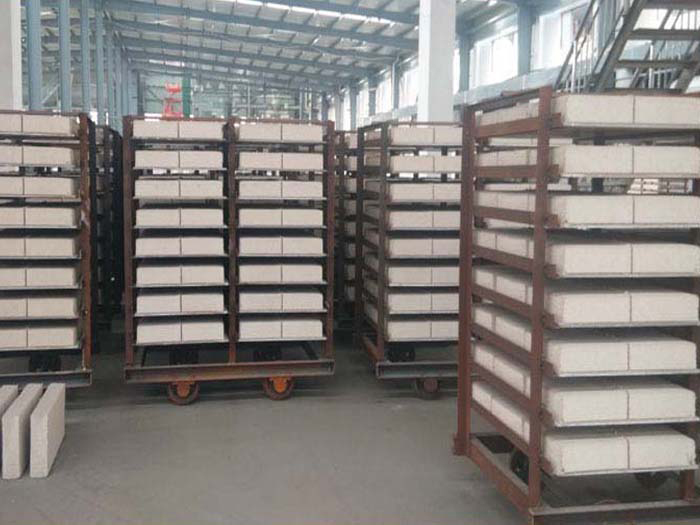

　　1、輕質(zhì)高鋁磚又稱高鋁隔熱磚。氧化鋁含量在48%以上、主要由莫來石和玻璃相或剛玉共同組成的輕質(zhì)耐火材料。輕質(zhì)高鋁磚的體積密度0.4～1.35g/cm3。氣孔率66%～73%，耐壓強度1～8MPa。抗熱震性能較好。國標磚的尺寸是230*114*65mm。

　　輕質(zhì)高鋁磚通常采用高鋁礬土熟料加少量黏土，經(jīng)磨細后用氣體發(fā)生法或泡沫法以泥漿形式澆注、成形，經(jīng)1300～1500℃燒成。有時也可用工業(yè)氧化鋁代替部分礬土熟料。用于砌筑窯爐的內(nèi)襯和隔熱層，以及無強烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時，表面接觸溫度不得高于1350℃。

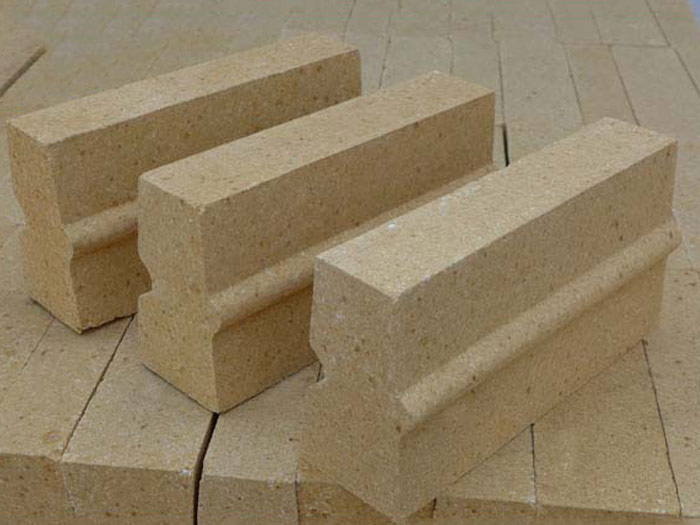

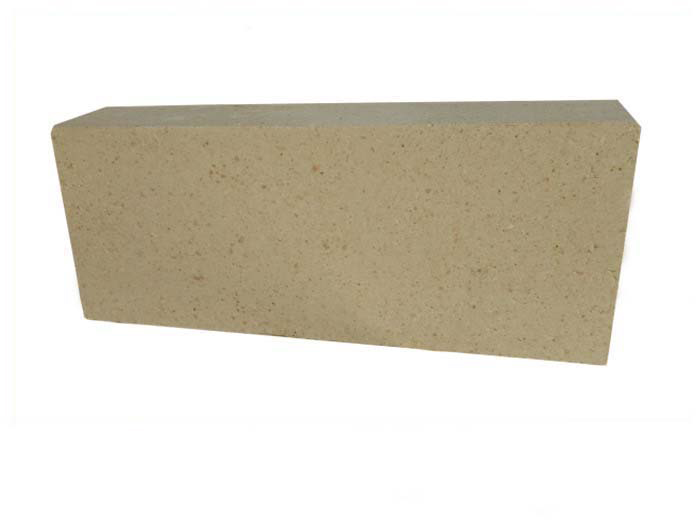

　　2、重質(zhì)高鋁磚，也叫高鋁磚。顧名思義，它的重量比輕質(zhì)高鋁磚重很多倍，在使用的過程中不是為了隔熱保溫，而是為了耐火溫度，通常在使用過程中與窯爐內(nèi)火焰直接接觸，所以重質(zhì)高鋁磚通常具有耐高溫的作用。

　　重質(zhì)高鋁磚選用高鋁礬土熟料結(jié)合耐火粘土，按多級配料，經(jīng)機壓成型、高溫燒成。高鋁磚按氧化鋁含量分為四個牌號，通過調(diào)整高鋁礬土與結(jié)合粘土的比例來保證高鋁磚的氧化鋁含量以及耐高溫性能，從而滿足不同的使用條件和要求。

　　輕質(zhì)高鋁磚和重質(zhì)高鋁磚的區(qū)別：

　　輕質(zhì)高鋁磚主要的作用是用來保溫、減少熱量的流失；而重質(zhì)高鋁磚主要是用來經(jīng)受火焰的炙烤。常規(guī)輕質(zhì)高鋁磚一般不會直接接觸火焰使用，而重質(zhì)高鋁磚一般直接接觸火焰。

　　主要區(qū)別有以下三點：

　　1、保溫性能。輕質(zhì)高鋁磚的導熱系數(shù)一般在0.2-0.4（平均溫度350±25℃）w/m.k，而重質(zhì)高鋁磚的導熱系數(shù)在1.0（平均溫度350±25℃）w/m.k以上，由此可得出輕質(zhì)高鋁磚的保溫性能要比重質(zhì)高鋁磚的保溫性能好的多。

　　2、耐火度。輕質(zhì)高鋁磚的耐火度一般在1400度以下，而重質(zhì)高鋁磚的耐火度在1400度以上。

　　3、密度。輕質(zhì)高鋁磚一般都是輕質(zhì)保溫材料，密度一般在0.8-1.0g/cm3，而重質(zhì)高鋁磚的密度基本都在2.0g/cm3以上。

　　因為輕質(zhì)高鋁磚與重質(zhì)高鋁磚的區(qū)別這么明顯，所以我們在施工中要正確使用這兩種耐火產(chǎn)品，避免使用不當造成的損失。
