国产永久免费在线观看_午夜精品_国产视频综合在线_亚洲精品一区_一级免费毛片_综合激情网

輕質高鋁耐火磚屬于保溫磚，價格便宜的有輕質粘土磚，保溫性能強的主要看導熱系數，越低保溫性能越強。

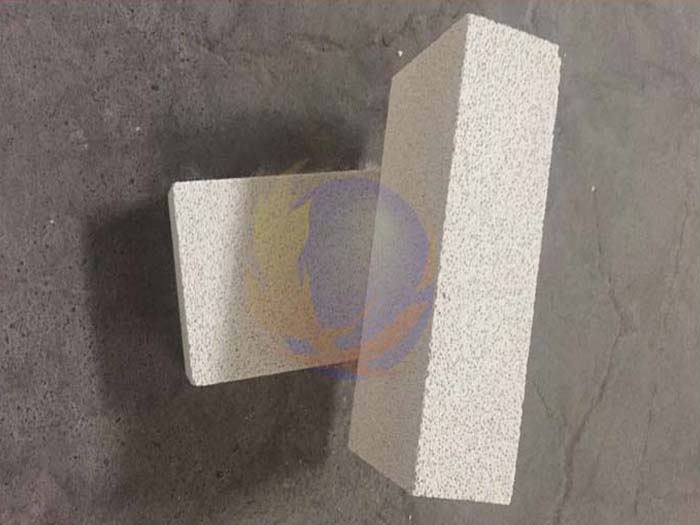

輕質高鋁耐火磚

輕質高鋁磚又稱高鋁隔熱磚。氧化鋁含量在48%以上、主要由莫來石和玻璃相或剛玉共同組成的輕質耐火材料。體積密度0.4～1.35g/cm3。氣孔率66%～73%，耐壓強度1～8MPa。抗熱震性能較好。

通常采用高鋁礬土熟料加少量黏土，經磨細后用氣體發生法或泡沫法以泥漿形式澆注、成形，經1300～1500℃燒成。有時也可用工業氧化鋁代替部分礬土熟料。用于砌筑窯爐的內襯和隔熱層，以及無強烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時，表面接觸溫度不得高于1350℃。

輕質粘土磚

輕質粘土磚是AL2O3含量30%-46%的輕質耐火制品，屬于隔熱保溫耐火磚。采用黏土熟料或輕質粘土熟料和可塑黏土為主要原料，采用可燃物法生產。配料與水混合制成可塑泥料或泥漿，以擠壓成型或澆注成型，干燥后在1250℃-1350℃氧化氣氛中燒成。

輕質硅磚

硅質隔熱耐火磚通常稱為輕質硅磚，制造時主要采用細碎的硅石做原料，其臨界粒度通常不超過1mm，而其中小于0.5mm的顆粒不少于90%。

在制造輕質硅磚的泥料中，一般摻入35-45%無煙煤或30%左右的焦炭作為可燃加入物，其粒度小于1mm。泥料中的結合劑、礦化劑的選擇和加入量基本上與制造硅磚相同。

輕質硅磚的耐火度與成分相同的普通硅磚相差不大，何由于氣孔很多，故耐壓強度、抗渣性、抗腐性等都不如普通硅磚。

輕質硅磚的使用溫度不超過1550℃，不與高溫熔融物料直接接觸，不直接受到侵蝕性氣體作用。

輕質莫來石耐火磚

莫來石保溫磚是以莫來石（3Al2O3·2SiO2）為主晶相的高鋁質耐火材料。一般氧化鋁含量在65%～75%之間。礦物組成除莫來石外，其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛玉。根據使用溫度不同主要分為：1350莫來石保溫磚、1450莫來石保溫磚、1550莫來石磚等。

哪種產品比輕質高鋁耐火磚價格便宜、保溫性能強？

除了高鋁，還有粘土、硅質、莫來石、氧化鋁空心球磚等等，價格便宜的有輕質粘土磚，保溫性能強的主要看導熱系數，越低保溫性能越強。

耐火材料出現開裂、脫落、易磨損怎么辦？想要徹底解決問題，需要從根源挖掘，分析出真正的原因，榮盛耐材從事耐材生產、研發服務多年，能解決高溫窯爐內襯的各種疑難問題，歡迎廣大新老朋友咨詢及技術交流。
